BYW-H環形孔板

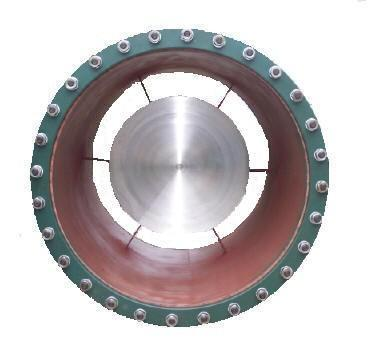

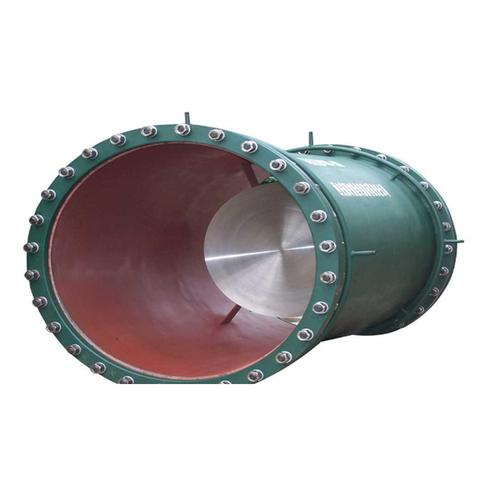

BYW-H環形孔板

·適合臟污流體、腐蝕性流體的測量

·適合高溫、高壓流體的測量、流出系數穩定

·結構簡單，測量精確，可制成保溫夾套的形式

·無需長直管段，可在惡劣的管道條件下工作

1. 用途及特點

BYW-H環形孔板節流裝置是在標準孔板的理論基礎上創新的一種新產品。適用于飽和蒸汽、壓縮空氣、煤氣、燃爐廢氣、冷卻水、重油、渣油、冷凝液和各種腐蝕性化工溶液以及各種流體介質的測量，無需長直管段，流出系數穩定、具有在惡劣的管道條件下工作的優點。

2.主要優點

2.1 適合測量飽和蒸汽、過熱蒸汽以及煤氣、冷卻水等臟污流體。

BYW-H環形孔板節流裝置“周邊流通，中間阻擋”的特殊結構，使測量流體中的雜質暢通無阻，既不影響正常工作也不易堵塞，從而提高了測量精度和工作可靠性。

2.2 適應高溫、高壓流體的流量測量。

   BYW-H環形孔板節流裝置測量高溫流體時，測流板周邊呈自由狀態，溫度膨脹僅改變外周尺寸（可精確計算出變形量），不改變邊緣尖銳度和形狀，因此不改變流出系數，不影響測量精度。在測量高壓流體時，因測流板在管道內部，與靜壓力的高低無關。

2.3比圓缺孔板、偏心孔板工作更可靠，測量更精確。

2.4能測量腐蝕性流體流量。

2.5易制成夾套保溫型，防止被測流體（如重油、渣油等）在測量管段內凝結或粘附，也可防止易汽化的液體（如液氮）在測量管段內形成汽液兩相流。

2.6采用均壓環室結構，減少了測量誤差來源。

2.7采用帶遠傳膜盒的差壓變送器，可以測量諸如煤粉、渣油等臟污流體的流量。

3.外形結構

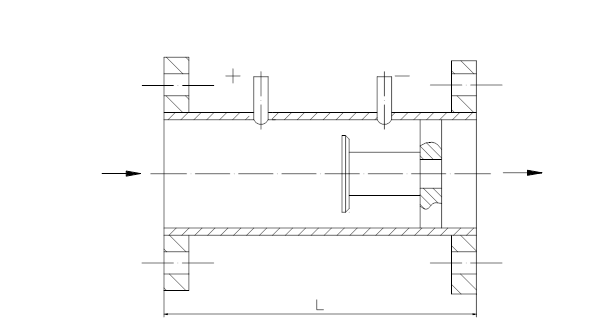

   BYW-H環形孔板節流裝置結構簡圖如下圖所示。

4.主要技術數據

4.1測量范圍：

a. 公稱通徑：50 mm～1600 mm（更大通徑可協商訂貨）

b. 工作溫度：-196℃～40℃   -20℃～150℃   0℃～+530℃

c. 公稱壓力：- 0.1 MPa～42 MPa

d. 雷諾數（R_eD）范圍：   普通型   4×10³～1×10⁷      高黏度型   1×10³～1×10⁵（標定）

e. 精確度（流出系數的不確定度）    實流標定：   ±1%   ±1.5%   抽樣標定：±2.5%

f. 連接方式：法蘭連接   焊接連接

4.2型號表示方法

BYW－H－□□□□    （BYW—節流裝置；   H —環形孔板；□□□□－管道通徑）
