ASME噴嘴流量測量裝置

               ASME噴嘴流量測量裝置

l 電廠主凝結水流量測量

l 高精度等級的節流式流量測量設備

ASME噴嘴是一種高精度的流量測量裝置，是一種喉部取壓低β值長頸式噴嘴裝置，常用于發電廠的主流量測量，如電廠凝水流量的精確測量、電廠給水流量或蒸汽量的測量等，其試驗結果作為汽輪機驗收的基礎。也可用于其它工業上大流量介質的高精度測量，是目前國際上高精度等級的節流式流量測量設備。該裝置由美國機械工程師協會（ASME）推薦，雖然目前ISO5167國際標準還不包括該裝置，但它的優越性能已得到國際上普遍公認，在許多要求高精度流量測量的地方，常選用這種裝置。

1 .裝置的結構及技術性能：

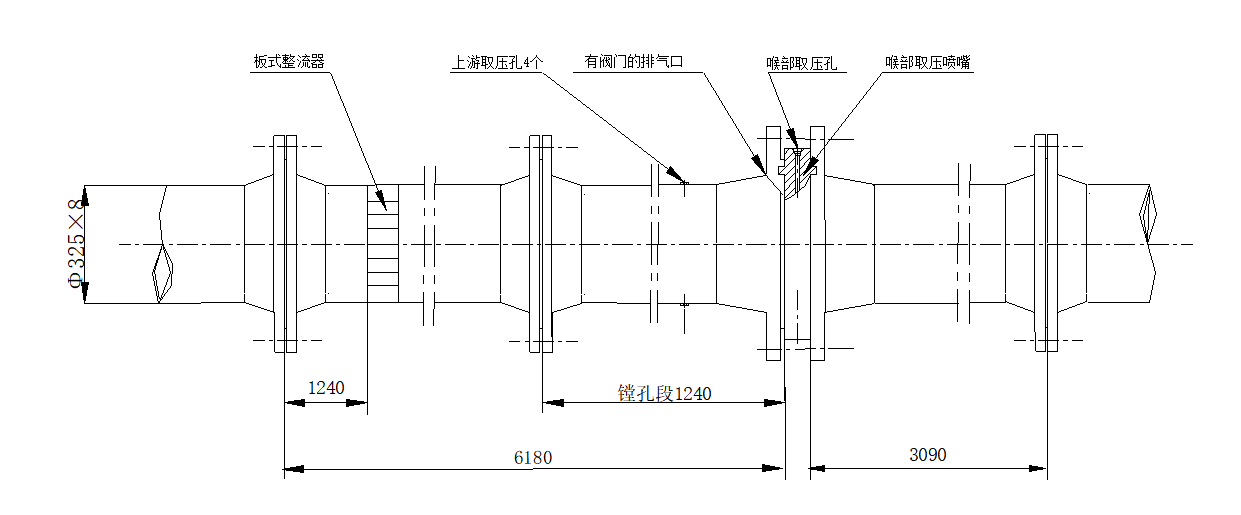

ASME噴嘴的典型配置如下圖：

該裝置工作壓力：Pmax＝20Mpa。

管徑：DN100～DN600。

精度：0.2級

裝置加工工藝較復雜，因此造價較高，校驗也有更嚴格的要求，且必須在能滿足該工況條件的試驗臺進行校驗。

2. 裝置的校驗：

經驗表明，由于對流出系數不能做到令人滿意的預測，為了確保裝置的精度，加工完成后，裝置必須進行校驗。且必須在與現場噴嘴安裝情況相似的試驗臺進行校驗。由于目前這種裝置多用于電廠凝結水管路，溫度在150℃以上，校驗臺很難滿足這個要求。因此，如工況溫度高最好在夏天校驗，并在校驗時增大流量，以提高噴嘴的流速來彌補溫度的不足，使校驗的雷諾數達到或接近ASME標準推薦的臨界雷諾數。校驗完成后，整個裝置除前面整流段外一般不再解體，以確保整個裝置流量系數的穩定。

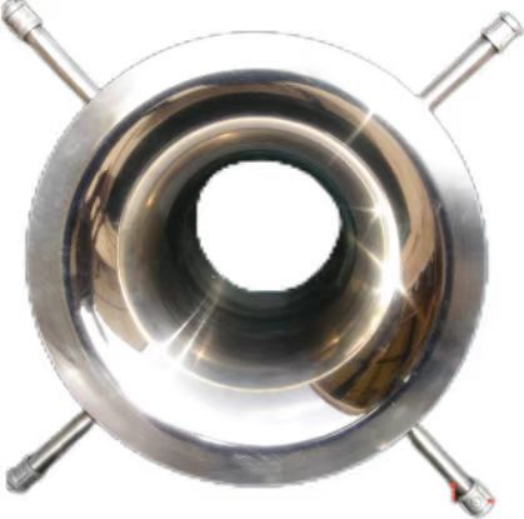

裝置共設有四組差壓取壓孔，每組取壓孔之間成90°布置，使用時可根據需要用一組或幾組取壓孔接上差壓變送器。裝置上游取壓孔為正壓側，噴嘴上接出的取壓孔為負壓側。每套裝置的流量系數略有不同，具體見各套裝置的校驗報告。
